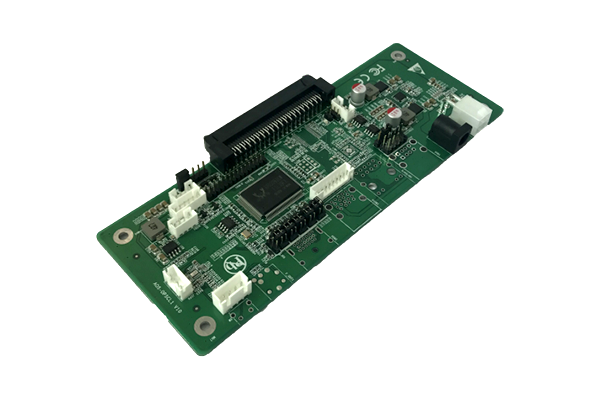

AOS-OPSCL1
產品介紹：
顯示 | JLVDS1 JS1-6 | 1 ×LVDS 1 ×HDMI（可選） lVDS與HDMI功能可選插針 |
I/O | JUSBPWR1 JUSB1 JUSB2 JUSB 3.0 JUART1 J-SW1 J-SW2 JO5 JP9 JP10 JBKLT1 JSPK JDET OPS接口 音頻 JS1-JS5，JO6 | 1x3PIN USB帶電與不帶電可選(信號定義：1-2帶電，2-3不帶電) 1× USB2.0， 2× USB2.0 1xUSB3.0 1×COM TTL（4pin 插針，2.0間距，信號定義：VCC(5V) GND U-TX U-RX） 1× 開關插針/復位（信號定義：PS-ON，GND；REST,GND） 1×開機檢測插針 (4pin, 信號定義： PSON GND PSOK VCC3) 1XHDMI CEC插針；(NC CEC VCC) 1X3PIN 3.3V/5V供電可選(信號定義：3.3V（1-2）,5V(2-3)) 1X2PIN 12V供電(信號定義：12V(1-2)JP9配合根據屏幕要求進行選擇電壓) 1X6PIN 高壓板供電(信號定義：19V 19V PWM BLK_EN GND GND) 1X4PIN 3W-4OHM功放(信號定義：SPKR- SPKR+ SPKL- SPKL+) 1X2PIN (信號定義：FAN_CTRL LED_DET) OPS 80 pin 1 × LINE-OUT 3.5 標準接口，支持雙聲道輸出 HDMI選擇插針HDMI IN(1-2)、LVDS(2-3)、OUT(1-3) |
電源 | 輸入 | DC JACK (19V, 2.5mm內徑) 板載4pin插座 （12 ～ 19V） |
物理參數 | 尺寸 | Thin Mini-ITX，133x44mm |
環境 | 溫度 濕度 | 工作溫度：0°C ~60°C 儲存溫度：-20~70°C 5%~90% 無冷凝 |
定購信息
銷售型號 配置
AOS-OPSCL1 JAE OPS 80PIN,2個USB2.0,1個USB3.0,LVDS顯示輸出
AOS-OPSCL1A RJ45百兆網口,4個USB2.0,1個USB3.0,HDMI/LVDS顯示可選，3W功放
尺寸結構圖
