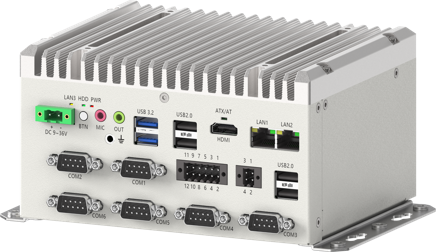

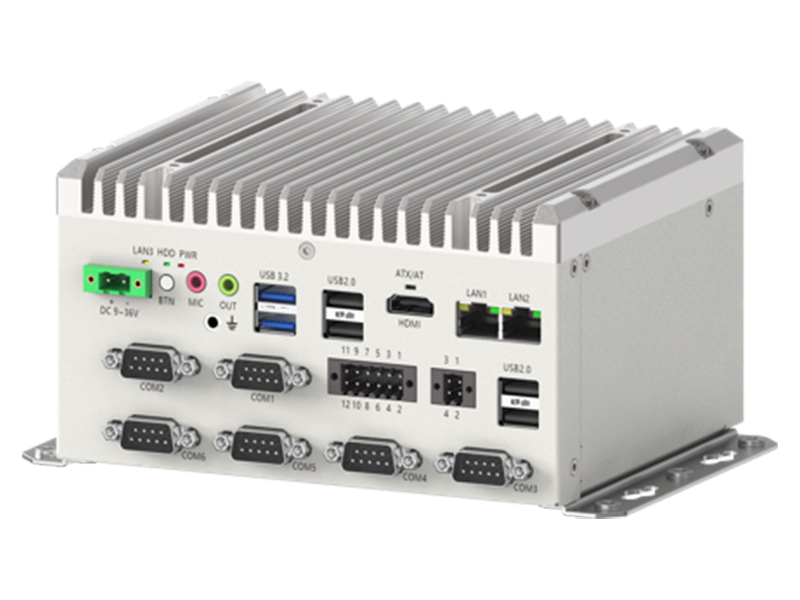

AOS-SEN9582SH07J
產品介紹：
產品規格
型號 | AOS-SEN9741S6C |
CPU | Intel® ATOM J6412/N97/N95/N100 超低電壓低功耗處理器 |
芯片組 | Intel® Elkhart Lake J6412 SoC |
BIOS | AMI BIOS |
內存 | 1 x SO-DIMM DDR4 2666/2933/3200MHz，最大容量32GB |
顯示 | 提供HDMI外接顯示器接口，Intel® HD Graphics 顯示核心，支持外接顯示器擴展屏幕，并支持同步或異步觸摸操作 |
網絡 | 三千兆網卡，板邊網口Intel i210AT，Realtek 8111H，同時內置網口Realtek 8111H，為孔座形式，均支持網絡喚醒和PXE無盤啟動功能，可根據需要再擴展多個網口 |
存儲 | 1 x m.2 2280 SATA/NVMe SSD固態硬盤位，可選1 x 2.5寸硬盤位 |
USB | 默認2 x USB3.2，2 x USB2.0，可根據需求擴展更多USB2.0 |
COM | 可選6 x COM，其中COM1/2支持RS232/422/485模式，BIOS切換，可根據需求擴展更多COM接口 |
CAN | 可選2 x CAN |
擴展插槽 | 1 x m.2 2230 E-Key，支持WIFI模塊，1 x m.2 3052 B-Key，支持4G/5G模塊等，帶SIM卡座，可選1 x PCIEx1插槽 |
音頻 | 集成Realtek ALC897 HD數字音頻解碼器，提供Line-out，MIC-in接口， 支持外接4Ω3W/8Ω2W喇叭 |
GPIO | 可選16路GPIO |
看門狗 | Watchdog功能，支持1~255秒系統重啟 |
接線端子 | 可選3.5mm 2 x 2pin鎖固型接線端子，可出廠前預定義，默認Remote SW和Power Led |
電源接口 | DC 9-36V寬壓供電，提供圓形和接線式2種鎖固型電源端子可選 |
無風扇散熱 | 機身封閉，依靠鋁型材機身散熱，杜絕傳統內置散熱風扇及機器內部進灰塵造成的故障隱患 |
溫控輔助 散熱風扇 | 可選外置溫控輔助風扇，溫度不高時風扇怠速運行，溫度升高時風扇轉速同時提高，直至全速運行，且易拆卸易維護 針對高溫、封閉環境，外置溫控輔助散熱風扇參與輔助散熱，強化散熱，提高系統運行舒適性，增強系統穩定性 |
操作系統 | Windows 10/11/各種版本的Linux |
工作環境 | 工作溫度：-20°C ~60°C 環境濕度：0% ~95% 振動 配SSD：5Grms/5~500Hz/隨機； 沖擊 配SSD：50G/半正弦/持續11ms； |
EMC/認證 | CE/FCC |
本產品尺寸 | 164mm (L) x 130mm (W) x 90mm (H) |

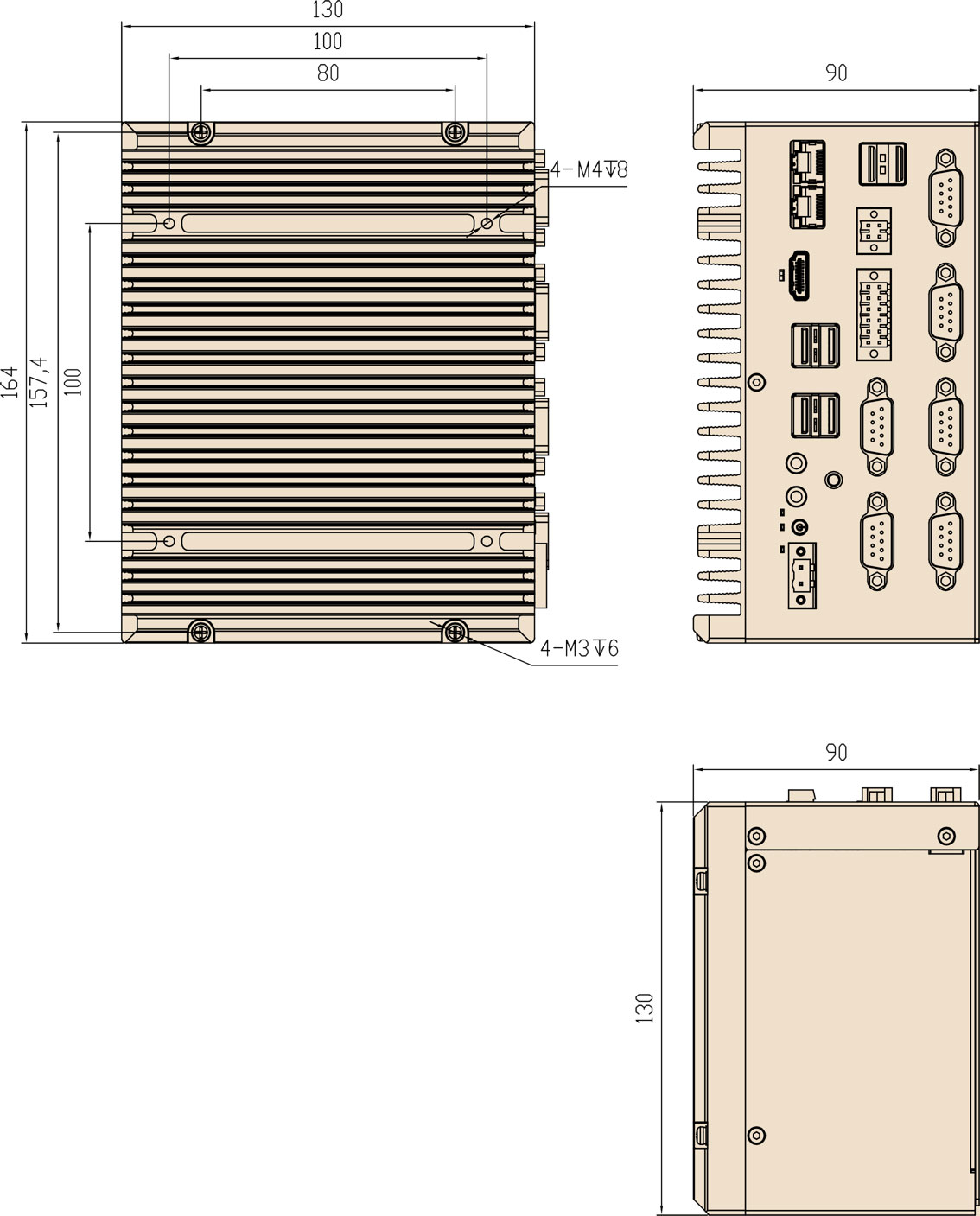

尺寸圖

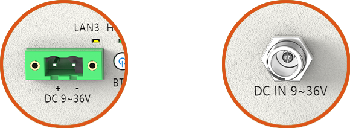

可選電源端子
2pin5.08mm
接線式帶鎖電源端子(默認) 圓形螺紋套鎖固型電源端子

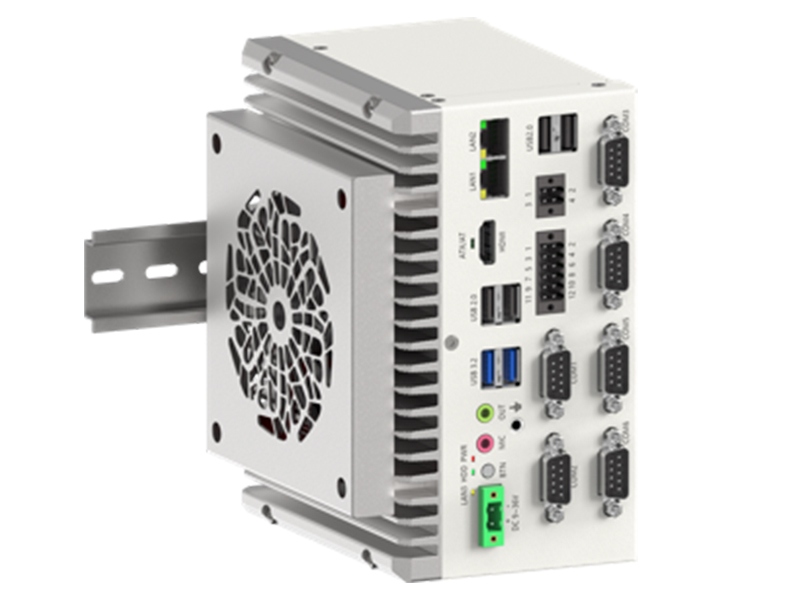

加裝溫控輔助散熱風扇
可選臥式掛耳

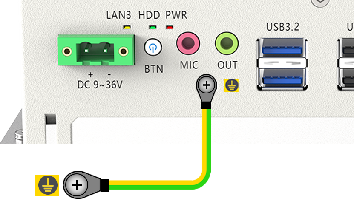

接地圖示
1.4N·m 4.8N·m接地線纜連接完成后做如下檢查：
接地線纜與接地端子連接牢固可靠
使用萬用表的歐姆檔測量接地線兩端之間的電阻，要求接地電阻小于5Ω

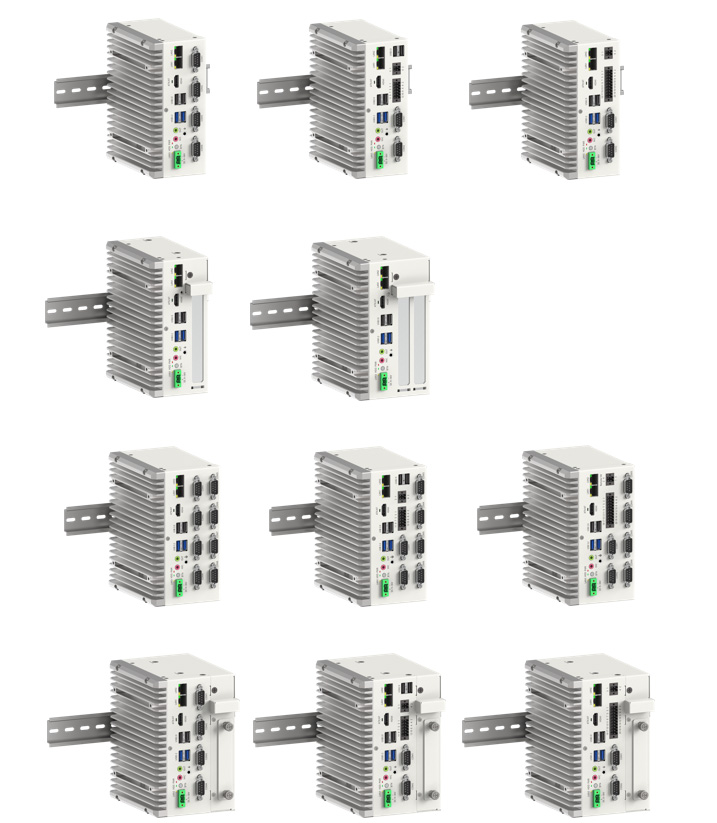

多種機型可選
