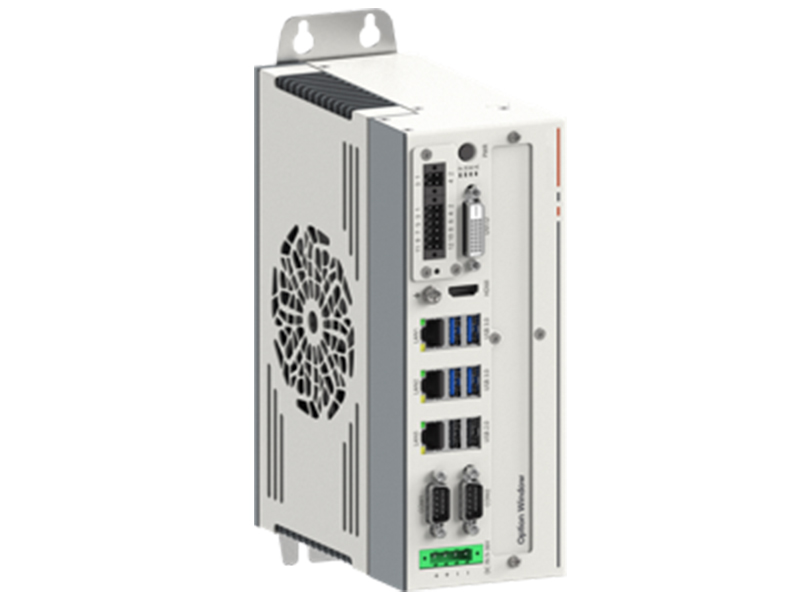

AOS-SEH11F81SD02J
產品介紹：
產品規格
型號 | AOS-SEH11F81SD02J |
CPU | Intel® 6/7/8/9th Gen Core™ i7/i5/i3/Pentium® /Celeron® LGA1151處理器 Coffee Lake 14nm 8/9th Gen Kaby Lake 14nm 7th Gen Skylake 14nm 6th Gen |
芯片組 | Intel® H110/B150/Z170/Q170芯片組 |
BIOS | 64MbSPIFLASH |
內存 | 支持2 x DDR4 2133/2400/2666MHz 內存插槽，最大64GB |
顯示 | 提供1 x DVI-D，1 x HDMI顯示接口 |
網絡 | 2 x Intel® i211，1 x Intel® i219網卡 |
存儲 | 1 x mSATA硬盤位 |
USB | 默認4 x USB 3.0，2 x USB 2.0，可再擴展4 x USB2.0 |
COM | 默認2 x COM，支持RS232/422/485可調，高速光耦隔離，可再擴展2 x COM RS232 |
擴展接口 可選 | 豐富的接口擴展能力，可擴展COM、USB、SMBUS、LPC、PS/2、LPT、 24路GPIO、音頻、多網口視覺卡、光源控制器 |
擴展插槽 可選 | 豐富的插槽擴展能力，1 x 全長miniPCIE插槽，可擴展wifi模塊、4G模塊、MVB模塊等通用/專用模塊；1 x m.2 B-Key 3042/3052插槽，可擴展4G、5G模塊等；PCIE16X、4X（Q170）、1X、PCI插槽靈活組合，數十種擴展插槽可選 |
GPIO 可選 | 6路/8路/16路/32路GPIO可選 可選主板直出標準型GPIO 可選光耦隔離強固型GPIO。DI支持干接點、濕節點，雙向光耦隔離，輸入電壓支持9-80V寬壓�？蛇xNPN、PNP模式。DI為濾除干擾，5V以下不動作。DO光耦隔離，經OC門放大，最大輸出電流可達500mA，輸出電壓取決于外部供電。 |
無風扇設計 | 封閉式無風扇機身散熱，杜絕傳統內置散熱風扇及其灰塵造成的故障隱患 |
溫控輔助 散熱風扇 | 可選外置溫控輔助風扇，溫度不高時風扇怠速運行，溫度升高時風扇轉速同時提高，直至全速運行，且易拆卸易維護 針對高溫、封閉環境，外置溫控輔助散熱風扇參與輔助散熱，強化散熱，提高系統運行舒適性，增強系統穩定性 |
擺放方式 | 立式擺放固定方式 |
看門狗 | Watchdog復位功能，支持1~255秒系統重啟 |
電源接口 | 鎖固型DC 9~36V供電接口，提供圓形和接線式2種電源端子可選 |
操作系統 | 支持Win7/8/10/11/Linux |
尺寸 | 245mm(L)×156mm(W)x79mm(H) |
工作環境 | 工作溫度：-10℃ ~ 60℃ 存儲溫度：-20℃ ~ 85℃ 工作濕度：5% ~ 95%（操作，無冷凝） 振動 配SSD：5Grms/5~500Hz/隨機；配HDD：1Grms/5~500Hz/隨機 沖擊 配SSD：50G/半正弦/持續11ms；配HDD：20G/半正弦/持續11ms |
EMC/認證 | CE/FCC |
尺寸圖
可選CPU列表
型號 | 核心數 | 主頻 | 睿頻 | 功耗 |
I9-9900 | 八核 | 3.1G | 5.0G | 65W |
I9-9900T | 八核 | 2.1G | 4.4G | 35W |
I7-9700 | 八核 | 3.0G | 4.7G | 65W |
I7-9700T | 八核 | 2.0G | 4.3G | 35W |
I7-8700 | 六核 | 3.2G | 4.6G | 65W |
I7-8700T | 六核 | 2.4G | 4.0G | 35W |
I7-7700 | 四核 | 3.6G | 4.2G | 65W |
I7-7700T | 四核 | 2.9G | 3.8G | 35W |
I7-6700 | 四核 | 3.4G | 4.0G | 65W |
I7-6700T | 四核 | 2.8G | 3.6G | 35W |
I7-6700TE | 四核 | 2.4G | 3.4G | 35W |
I5-9600 | 六核 | 3.1G | 4.6G | 65W |
I5-9500 | 六核 | 3.0G | 4.4G | 65W |
I5-9500T | 六核 | 2.2G | 3.7G | 35W |
I5-8600 | 六核 | 3.1G | 4.3G | 65W |
I5-8600T | 六核 | 2.3G | 3.7G | 35W |
I5-8500 | 六核 | 3.0G | 4.1G | 65W |
I5-8500T | 六核 | 2.1G | 3.5G | 35W |
I5-8400 | 六核 | 2.8G | 4.0G | 65W |
I5-8400T | 六核 | 1.7G | 3.3G | 35W |
I5-7500 | 四核 | 3.4G | 3.8G | 65W |
I5-7500T | 四核 | 2.7G | 3.3G | 35W |
I5-7400 | 四核 | 3.0G | 3.5G | 65W |
I5-7400T | 四核 | 2.4G | 3.0G | 35W |
I5-6600 | 四核 | 3.3G | 3.9G | 65W |
型號 | 核心數 | 主頻 | 睿頻 | 功耗 |
I5-6600T | 四核 | 2.7G | 3.5G | 35W |
I5-6500 | 四核 | 3.2G | 3.6G | 65W |
I5-6500T | 四核 | 2.5G | 3.1G | 35W |
I5-6500TE | 四核 | 2.3G | 3.3G | 35W |
I5-6400 | 四核 | 2.7G | 3.3G | 65W |
I5-6400T | 四核 | 2.2G | 2.8G | 35W |
I3-9100 | 四核 | 2.6G | 4.2G | 65W |
I3-9100T | 四核 | 3.1G | 3.7G | 25W |
I3-8100 | 四核 | 3.6G | / | 65W |
I3-8100T | 四核 | 3.1G | / | 35W |
I3-7100 | 雙核 | 3.9G | / | 51W |
I3-7100T | 雙核 | 3.4G | / | 35W |
I3-6100 | 雙核 | 3.7G | / | 51W |
I3-6100T | 雙核 | 3.0G | / | 35W |
G5420(9代) | 雙核 | 3.8G | / | 54W |
G5400(8代) | 雙核 | 3.7G | / | 58W |
G4930(8代) | 雙核 | 3.2G | / | 54W |
G4900(8代) | 雙核 | 3.1G | / | 54W |
G4600(7代) | 雙核 | 3.6G | / | 51W |
G4560(6代) | 雙核 | 3.5G | / | 54W |
G4400(6代) | 雙核 | 3.3G | / | 54W |
G4400T(6代) | 雙核 | 2.9G | / | 35W |
G3930(7代) | 雙核 | 2.9G | / | 51W |
G3900(6代) | 雙核 | 2.8G | / | 51W |
G3900T(6代) | 雙核 | 2.6G | / | 35W |
加裝溫控輔助散熱風扇

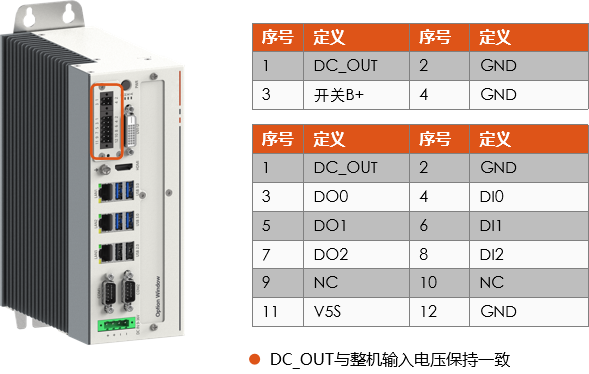

接線端子定義
臥式壁掛尺寸圖

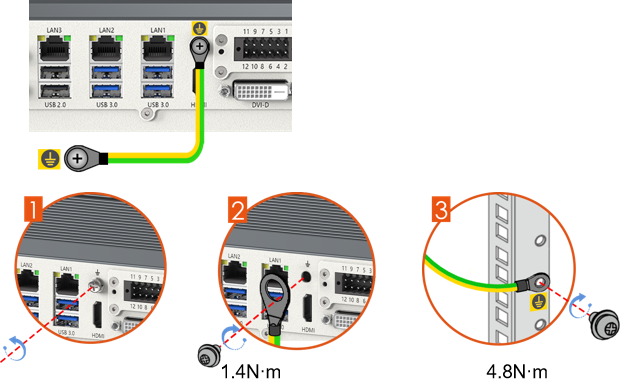

接地圖示
接地線纜連接完成后做如下檢查：
接地線纜與接地端子連接牢固可靠
使用萬用表的歐姆檔測量接地線兩端之間的電阻，要求接地電阻小于5Ω。

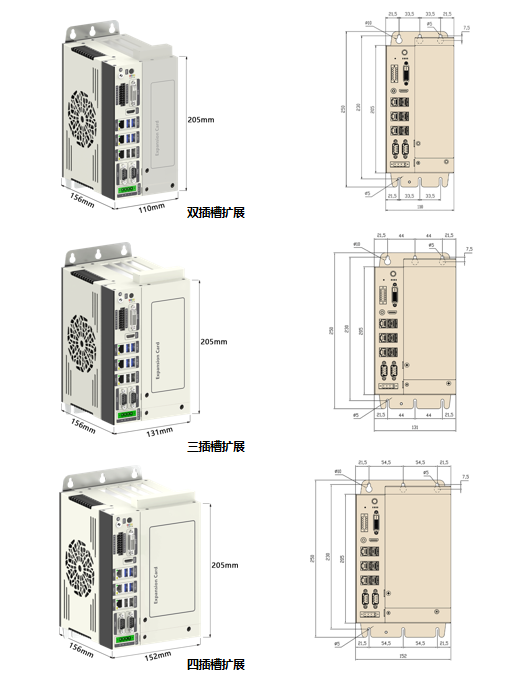

多種機身尺寸可選

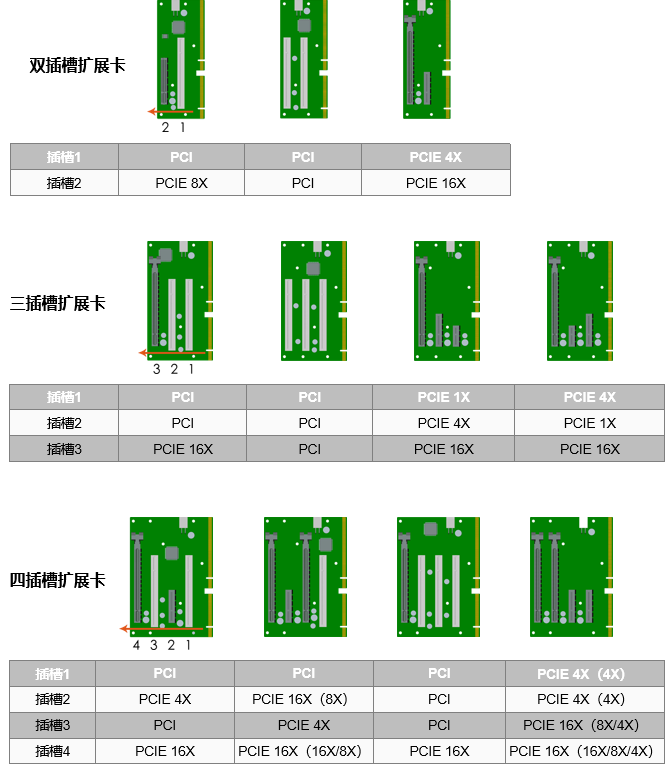

插槽擴展卡
插槽擴展卡提供多種PCIe/PCI插槽組合、提供靈活的擴展能力
擴展插槽可獨立供電，支持比如顯卡等高功率設備，最大支持雙300W顯卡
擴展卡發熱量較大時，可選配溫控系統風扇
擴展空間的增加，提供了額外的硬盤位置，并支持外部抽拉式硬盤
