AOS-ITX19D
產品介紹：
主板詳細規格
項目 | 描述 |
處理器 | 集成Intel® Celeron J1900/2.0GHz四核處理器 可兼容Intel® Baytrail-I/M/D系列CPU |
內 存 | 1*SO-DIMM內存插槽，支持單通道1600/1333MHz DDR3L/1.35V內存，最大支持8GB |
顯 示 | 集成Intel® HD Graphics核心顯卡 |
1* VGA接口，1*HDMI接口或eDP接口（默認為HDMI），1*LVDS或eDP接口（默認為LVDS） | |
支持VGA、HDMI、LVDS或eDP同步/異步顯示，可選支持雙eDP顯示，或LVDS加eDP顯示 | |
網 絡 | 1* Realtek RTL8111H千兆網卡（2個網絡可選），支持網絡喚醒/PXE |
存 儲 | 1* 2.5寸SATA2.0硬盤接口（和SATA2.0接口二選一，可選） |
2* SATA2.0接口（1個和2.5寸SATA2.0硬盤接口二選一，1個和mSATA二選一，默認1個SATA2.0接口） | |
1* mSATA插槽（長卡） | |
音 頻 | 板載ALC662 6聲道高保真音頻控制器，支持MIC/Line-out，功放（支持2歐5W雙聲道） |
擴展插槽 | 1* Mini-PCIe插槽（半卡和長卡都支持），支持WIFI/4G模塊 |
1* Mini-PCIe插槽（半卡，可選），支持WIFI模塊 | |
背板I/O接口 | 1* HDMI顯示接口 |
1* VGA顯示接口（和COM1二選一） | |
3* USB 2.0接口（其中2個USB2.0和LAN2二選一） | |
1* USB3.0 接口 | |
1* RJ-45 千兆網絡接口（其中LAN2與USB2.0為二選一） | |
1* Line out接口(綠色)、1* MIC接口(紅色) | |
1* 12V DC電源輸入接口 | |
內置I/O接口 | 1* JHDMI接口 2*8Pin（可選） |
1* JVGA接口 1*12Pin（與DB15同信號） | |
1* LVDS接口 2*15pin,支持雙通道24bit（和eDP二選一，默認） | |
1* 屏背光供電接口 1*6pin | |
1* eDP接口 2*15pin（和LVDS二選一，可選） | |
4* USB 2.0接口 2*5Pin（當支持雙網時，支持6個USB2.0） | |
1* 前置音頻接口 2*5pin | |
1* 功放接口 1*4pin | |
2* COM接口（可選做6個串口，其中COM2~COM5可以支持4個RS485，COM1/2第9P帶電） | |
1* LPT接口 | |
1* PS2接口1*6Pin | |
1* 4pin ATX電源接口 | |
1* 硬盤供電接口 | |
1* 前面板開關按鈕和指示燈接口 2*5Pin | |
風扇接口 | 無風扇散熱設計，預留1*4pin CPU風扇接口，預留1*4pin系統風扇接口 |
GPIO | 支持4路輸入輸出GPIO |
BIOS | 64Mb Flash ROM |
看門狗 | 支持硬件復位功能(256級，0~255秒) |
操作系統 | Windows 7/Windows 10/Linux |
電源類型 | 采用DC 12V電源供電 |
工作溫度 | -20℃～60℃ |
儲存溫度 | -20℃～70℃ |
工作濕度 | 5%-95%相對濕度,無冷凝 |
尺 寸 | 170mm x 170mm |
訂購信息
序號 | 型號 | CPU | 核數 | 頻率 | 內存 | HDMI | VGA | LVDS | EDP | LAN | USB | PS2 | LPT | COM/485 | POWER |
1 | AOS-ITX19D VER2.0 | J1900 | 4 | 2.0G | DDR3L | 1 | 1 | 1 | / | 1 | 8 | 1 | 1 | 2 / 1 | 12V |
應用領域
ITX系列工業主板，支持Intel® Bay Trail-I/M/D系列CPU，可廣泛應用于商顯、通訊控制、醫療儀器、工業控制、金融設備、云終端等領域。

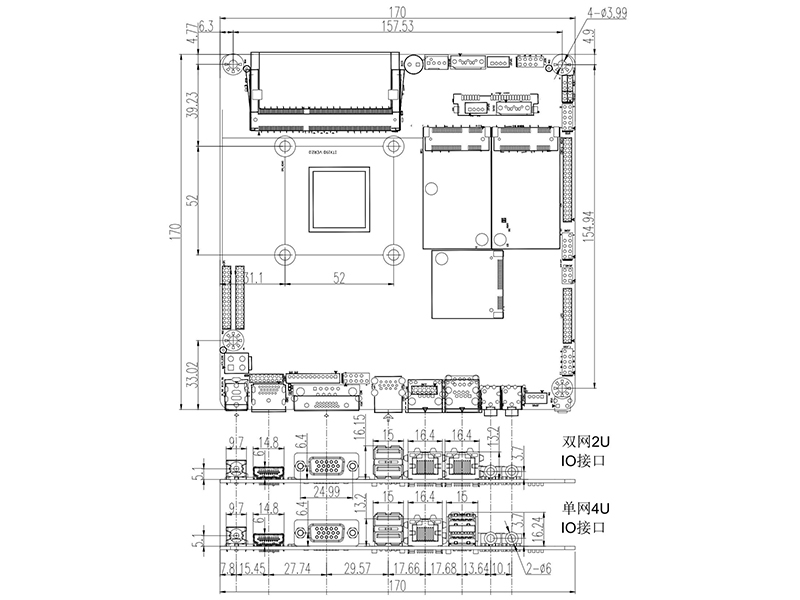

尺寸圖
